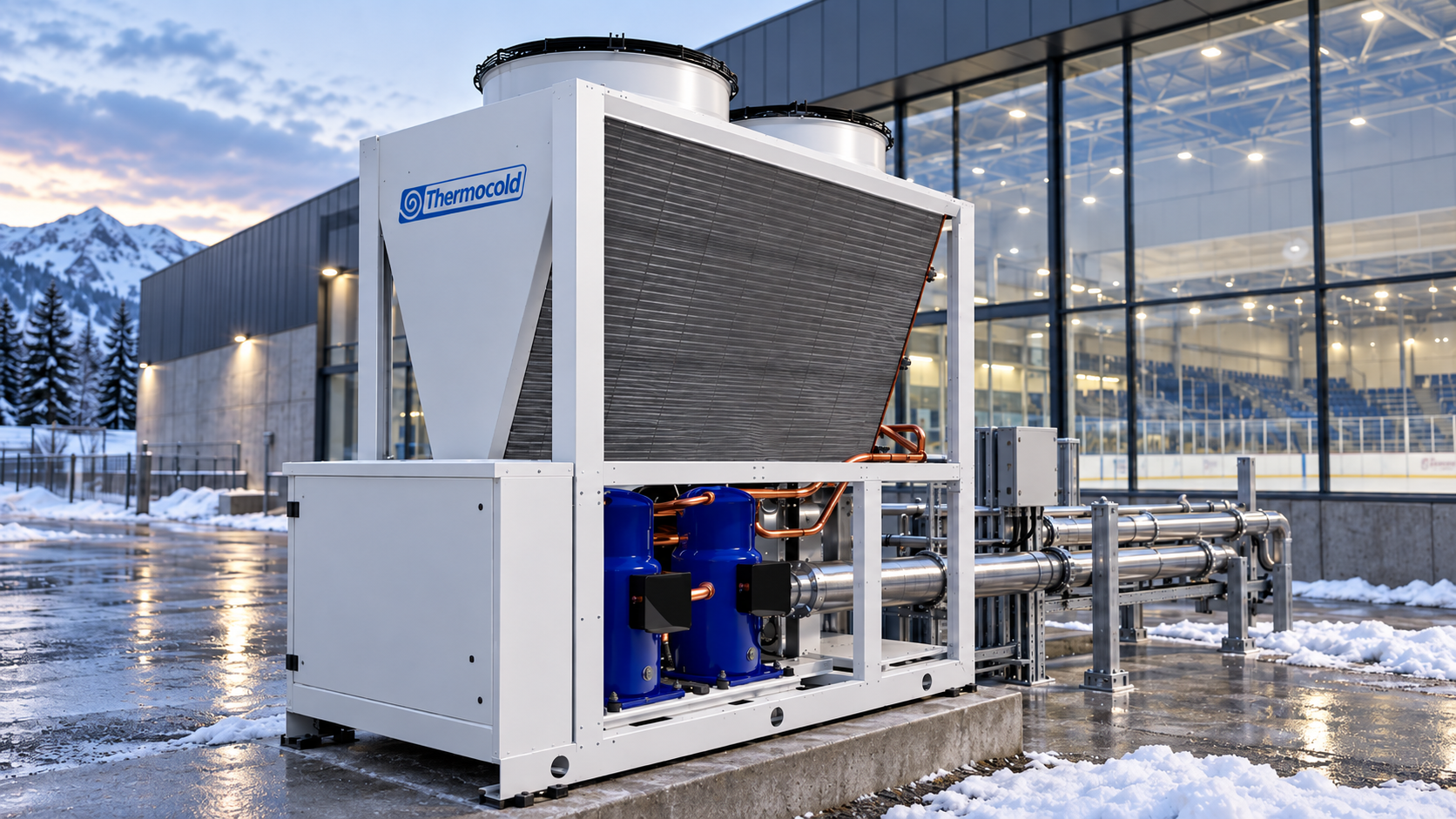

Чиллеры для ледового катка: точная температура льда для арен и катков
От температуры хладоносителя зависит качество льда, срок службы плиты и стабильность работы арены весь сезон. Мы – официальный дилер Thermocold – рассчитываем и поставляем холодильное оборудование для ледовых катков: от компактных тренировочных площадок до ледовых дворцов с круглогодичной эксплуатацией.
Ледовое поле держит температуру не само по себе – за ним стоит точно рассчитанная холодильная система. Ошибка в подборе чиллера для ледового катка оборачивается неровным льдом, перерасходом электроэнергии и внеплановыми остановками арены в разгар сезона. Мы – официальный дилер Thermocold – поставляем холодильное оборудование для катков, которое проектируется под конкретный объект: размер площадки, тип льда, климат и график эксплуатации.
Ниже – подробный разбор того, как устроен чиллер для ледовой арены, какие модели Thermocold подойдут именно вам и как правильно организовать закупку холодильной установки для катка без переплаты и без риска недогрева площадки.
Чиллеры для ледового катка в наличии и под заказ
Рассчитайте мощность чиллера для катка
Два инженерных калькулятора помогут оценить холодопроизводительность: для поддержания ледового покрытия в рабочем режиме и для первичного намораживания льда. После расчёта калькулятор подскажет подходящие модели Thermocold из каталога выше.
Поддержание льда: Q = A × q × (1 + запас) / 1000 — тепловая нагрузка от площади (A, м²) и удельной нагрузки (q, Вт/м²), с надбавкой за превышение базовой температуры воздуха +10 °C.
Намораживание льда: Q = m × (cводы × ΔT + L + cльда × |tцель|) / (время × 3600) — масса воды (m, из площади и толщины слоя), охлаждение до 0 °C, скрытая теплота плавления L = 334 кДж/кг и дальнейшее охлаждение льда до целевой температуры.
Q — требуемая холодопроизводительность с учётом запаса мощности.
Что такое чиллер для ледового катка и как он работает
Чиллер для ледового катка – это холодильная машина, которая охлаждает не воздух, а промежуточный теплоноситель (хладоноситель), циркулирующий по трубам ледовой плиты. Хладоноситель забирает тепло из бетонного основания катка и отдает его хладагенту в испарителе чиллера, после чего цикл повторяется через компрессор и конденсатор.
Основные узлы системы:
- компрессор (спиральный – для небольших объектов, винтовой – для крупных арен);
- испаритель и конденсатор;
- насосная станция для циркуляции хладоносителя;
- бак-аккумулятор холода, сглаживающий пиковые нагрузки при заливке льда и наплыве посетителей;
- автоматика управления и контроля температуры;
- контур ледовой плиты – трубы (полиэтилен PE-RT или нержавеющая сталь), уложенные в бетонное основание с шагом 75–100 мм.
Рабочая температура хладоносителя обычно держится в диапазоне от −8 до −15 °C, при этом сам хладагент в контуре испарителя кипит еще ниже, около −18…−25 °C – именно эта разница обеспечивает достаточный запас холодопроизводительности. Итоговая температура льда на поверхности зависит от назначения площадки:
| Тип катка | Температура льда на поверхности | Особенности |
|---|---|---|
| Хоккейная площадка | от −5 до −3 °C | плотный, твердый лед для высокой скорости |
| Фигурное катание | от −3 до −2 °C | более мягкий и вязкий лед |
| Массовое катание | от −2 до −1 °C | компромисс между прочностью и комфортом |
| Открытый каток (летний режим) | подбирается индивидуально | увеличенная тепловая нагрузка до 250–400 Вт/м² |
Для крытых катков расчетная тепловая нагрузка обычно составляет 120–200 Вт/м², для открытых в теплый сезон – 250–400 Вт/м². Именно от этой цифры и площади ледового поля отталкивается расчет мощности холодильной установки для ледового катка.
Основные преимущества чиллеров Thermocold
Оборудование для ледовой арены Thermocold отличается сочетанием надежности итальянской сборки и энергоэффективных технологий:
Винтовые и спиральные компрессоры
Винтовые обеспечивают ресурс и стабильность для крупных арен, спиральные – экономичное решение для небольших катков.
Частотное регулирование (инверторные модели)
Снижает энергопотребление на 15–30% по сравнению с нерегулируемыми установками, особенно заметно при частичной загрузке в межсезонье.
Широкий диапазон мощности
Линейка Thermocold перекрывает потребности от небольших тренировочных площадок до крупных ледовых дворцов.
Современные хладагенты
Модели ориентированы на озонобезопасные и низкопарниковые составы (в том числе альтернативы устаревающему R404A), что упрощает эксплуатацию в условиях действующих экологических регламентов.
Встроенная автоматика и удалённый мониторинг
Контроль температуры, давления и аварийных режимов без постоянного присутствия оператора на объекте.
Заводская сборка и тестирование
Минимизирует риски при пусконаладке и сокращает срок ввода объекта в эксплуатацию.
Кому подойдёт чиллер для катка
Холодильное оборудование для катков Thermocold подбирается индивидуально, но чаще всего его выбирают следующие типы объектов:
Ледовые арены и дворцы спорта – постоянная эксплуатационная нагрузка, требования к качеству льда для соревнований.
Крытые тренировочные катки хоккейных и фигурнокатательных школ – стабильный режим работы почти круглый год.
Открытые сезонные и всесезонные катки – в том числе с летним периодом эксплуатации, где нагрузка на систему возрастает в разы.
Торгово-развлекательные центры с ледовой зоной – компактные решения с акцентом на энергоэффективность и низкий уровень шума.
Частные и корпоративные ледовые площадки – небольшие катки при загородных комплексах, отелях, спортивных клубах.
Муниципальные и региональные спортивные объекты – оборудование для ледового катка с расчетом на длительный межремонтный ресурс и доступный сервис.
Как мы работаем
Подбор оборудования для ледового катка – это последовательность инженерных решений, а не выбор позиции из прайса. Наш процесс выглядит так:
Консультация и сбор исходных данных
Уточняем размеры и тип катка (крытый или открытый), назначение (хоккей, фигурное катание, массовое катание), климатические условия и график работы.
Тепловой расчёт
Рассчитываем тепловую нагрузку на квадратный метр льда с учетом теплопритоков от освещения, посетителей, вентиляции и конструкции основания.
Подбор модели и хладоносителя
Предлагаем чиллер Thermocold нужной мощности, тип компрессора (спиральный или винтовой) и оптимальный хладоноситель – этиленгликоль или раствор хлористого кальция.
Коммерческое предложение и поставка
Формируем смету с учетом насосной станции, бака-аккумулятора холода, автоматики и обвязки, поставляем оборудование под ключ.
Монтаж и пусконаладка
Выполняем шефмонтаж или полный монтаж, балансировку контуров ледовой плиты и первый цикл намораживания.
Сервис и сезонное обслуживание
Берем на сопровождение: контроль pH хладоносителя, консервацию в межсезонье, диагностику и ремонт.
Наши преимущества
Официальный дилер, а не посредник
Прямые поставки и заводская гарантия на чиллеры Thermocold - без переплаты за посредническое звено.
От небольшого катка до ледового дворца
Подбираем как компактный чиллер для тренировочной площадки, так и мощную установку для арены с круглогодичной эксплуатацией.
Консультирует инженер, а не менеджер
Расчёт мощности и конфигурации контура делает инженер, который дальше сопровождает проект.
Сервис собственными силами
Плановое ТО перед сезоном, контроль хладоносителя, поставка запчастей - без поиска сервиса отдельно.
Реальные сроки сразу
Показываем сроки поставки уже на этапе коммерческого предложения - до начала сезона или открытия катка.
Доставка по всей Украине
Организуем доставку оборудования в любой регион, включая небольшие катки вне крупных городов.
Как выбрать чиллер для ледового катка
Правильный подбор чиллера для ледовой арены строится на нескольких параметрах, а не только на мощности из каталога:
Площадь и геометрия ледового поля
Определяет суммарную тепловую нагрузку и разводку контуров.
Назначение катка
Хоккей, фигурное катание или массовое катание задают требуемую температуру льда.
Крытый или открытый объект
Открытые площадки требуют запаса мощности на летний период и защиты оборудования от осадков.
Климатическая зона
Влияет на выбор конденсатора (воздушное или водяное охлаждение) и параметры зимней автоматики.
Тип хладоносителя
От этого зависят материалы трубопроводов, диаметр труб и требования к обвязке.
Режим эксплуатации
Сезонный или круглогодичный, с постоянной или переменной загрузкой.
Ориентировочная мощность холодильной установки для катка
| Размер ледового поля | Назначение | Примерная холодопроизводительность |
|---|---|---|
| до 400–600 м² | тренировочный, частный каток | 50–100 кВт |
| 800–1200 м² | школьный/клубный крытый каток | 100–200 кВт |
| 1800 м² (стандартное хоккейное поле 30×60 м) | ледовая арена | 220–360 кВт |
| от 2000 м² и открытые катки | ледовый дворец, круглогодичная арена | 350–700 кВт |
Цифры приведены для предварительной оценки – точный подбор чиллера для ледовых катков всегда делается по индивидуальному тепловому расчету.
Сравнение хладоносителей
| Параметр | Раствор хлористого кальция (CaCl₂) | Этиленгликоль |
|---|---|---|
| Рабочая концентрация | 25–30% | 35–40% |
| Температура замерзания | до −55 °C | до −21…−25 °C |
| Теплоёмкость и вязкость | выше теплоёмкость, ниже вязкость | выше гидравлические потери на 30–40% |
| Требования к материалам | нержавеющая сталь, контроль pH | совместим с большинством материалов |
| Стоимость эксплуатации | ниже | выше |
На что ещё стоит обратить внимание при покупке холодильного оборудования для ледового катка:
- наличие заводской гарантии и авторизованного сервиса в вашем регионе;
- совместимость чиллера с уже существующей ледовой плитой (если объект реконструируется);
- запас по мощности бака-аккумулятора холода на пиковые нагрузки;
- доступность запчастей и расходных материалов после ввода в эксплуатацию.
Проконсультируйтесь со специалистом перед покупкой
Даже опытному инженеру сложно учесть все нюансы конкретного объекта без детального расчета – климат, конструкцию основания, график эксплуатации и бюджет проекта нужно сопоставить между собой. Наши специалисты возьмут на себя тепловой расчет, подберут подходящую модель чиллера Thermocold и хладоноситель, а также составят коммерческое предложение с учетом монтажа и последующего сервиса. Обращайтесь – поможем выбрать оборудование для ледового катка, которое будет работать стабильно весь сезон и не потребует переплаты за лишнюю мощность.
Частые вопросы (F.A.Q.)
Сколько стоит чиллер для ледового катка?
Стоимость зависит от холодопроизводительности, типа компрессора, комплектации автоматикой и хладоносителя. Точную цену можно назвать только после теплового расчета под конкретный объект – базовые модели небольшой мощности обходятся ощутимо дешевле промышленных установок для арен.
Какой хладоноситель лучше выбрать – этиленгликоль или хлористый кальций?
Хлористый кальций экономичнее в эксплуатации и держит более низкие температуры, но требует трубопроводов из нержавеющей стали и постоянного контроля pH. Этиленгликоль дороже, зато совместим с большинством материалов и проще в обслуживании. Выбор зависит от бюджета и конструкции ледовой плиты.
Можно ли использовать один и тот же чиллер для крытого и открытого катка?
Да, но для открытой площадки закладывается запас мощности на летний период – тепловая нагрузка на открытом воздухе может быть в 1,5–2 раза выше, чем в закрытом помещении.
Сколько времени занимает намораживание льда после монтажа?
Первый слой льда наносится при температуре плиты около −3…−5 °C, дальнейшее намораживание идет послойно – на слой около 50 мм обычно уходит порядка 48 часов при температуре воздуха в помещении около +20 °C, со скоростью охлаждения плиты не более 2–3 °C в час.
Подберём чиллер под ваш каток
Расскажите площадь и назначение катка, крытый он или открытый – мы посчитаем нужную мощность и предложим конкретные модели с ценами и сроками поставки. Консультация бесплатна и ни к чему не обязывает.
