Чиллер для охлаждения масла: стабильная температура гидравлики и редукторов
Гидравлическое масло редко выходит из строя внезапно. Чаще оно понемногу перегревается: вязкость падает, уплотнения твердеют, насос изнашивается быстрее, а пресс или станок начинает терять точность. Чиллер для охлаждения масла убирает причину, а не последствия. Он отводит лишнее тепло и держит температуру в рабочем окне, даже когда в цеху за 30 градусов.
SP-Chiller является официальным дилером чиллеров Thermocold. Мы подбираем чиллер для масла под конкретную гидростанцию, станок или линию, исходя из реальной тепловой нагрузки, а не «по каталогу на глаз».
Чиллеры для охлаждения масла в наличии и под заказ
Рассчитайте мощность чиллера для охлаждения масла
Выберите способ, которым удобнее оценить тепловую нагрузку: по мощности привода, по расходу масла или по скорости его нагрева. Калькулятор посчитает нагрузку с запасом, учтёт жару на площадке и температуру теплоносителя и подскажет подходящие серии Thermocold.
По приводу: Q = Pпривода × потери, доля мощности, которая уходит в тепло.
По расходу: Q = ρ · V · c · ΔT, где V — расход масла, c ≈ 1,95 кДж/(кг·°C), ρ ≈ 870 кг/м³, ΔT — разность температур на входе и выходе.
По нагреву: Q = m · c · ΔT / t, где m — масса масла в системе, t — время нагрева. Металл бака и труб не учитывается, поэтому оценка получается заниженной, и запас лучше не уменьшать.
Итог = Q × (1 + запас). Дальше вводится поправка на температуру воды от чиллера (чем она выше, тем больше холодопроизводительность) и на жару на площадке. Расчёт ориентировочный, окончательную модель подтверждает инженер.
Хотите точный расчёт под вашу гидростанцию или станок? Пришлите данные, и инженер подберёт чиллер и теплообменник.
Получить точный расчётПочему маслу нужно охлаждение
Любая гидросистема часть энергии превращает в тепло: оно возникает на дросселях, клапанах, в утечках и при трении. Для большинства минеральных масел комфортный диапазон составляет от 40 до 55 °C. По общепринятой инженерной оценке, выше 60 °C масло начинает окисляться заметно быстрее, и каждые следующие 10 °C примерно вдвое сокращают срок его службы.
| Температура масла | Что происходит |
|---|---|
| От 40 до 55 °C | Рабочий диапазон: нужная вязкость, минимальный износ |
| От 55 до 65 °C | Вязкость падает, растут внутренние утечки, снижается КПД |
| Выше 65 °C | Масло окисляется быстрее, образуются шламы и лаки, стареют уплотнения |
| Выше 80 °C | Залипают клапаны, страдает насос, возможен аварийный останов |
Точные значения зависят от марки масла, поэтому ориентируйтесь на его паспорт и рекомендации производителя оборудования.
На практике перегрев выглядит так: оборудование останавливается по датчику температуры в самый жаркий период, масло и фильтры приходится менять чаще, а точность обработки «плавает» в течение смены. Всё это можно посчитать в деньгах, и обычно чиллер для масла окупается быстрее, чем кажется на этапе выбора.
Что такое чиллер для масла и как он работает
Чиллер для масла — это холодильная машина, которая охлаждает воду или водный раствор гликоля до заданной температуры. Этот теплоноситель забирает тепло у масла. Применяют две схемы.
Чиллер и масловодяной теплообменник
Масло от насоса гидростанции проходит через пластинчатый или кожухотрубный теплообменник, с другой стороны которого циркулирует холодная вода от чиллера. Это самая распространённая схема для промышленных охладителей масла: один чиллер может обслуживать сразу несколько точек.
Прямое охлаждение
Масло течёт через испаритель охладителя со встроенным насосом и баком, хладагент забирает тепло напрямую. Решение компактное и хорошо подходит для отдельного станка или небольшой гидростанции.
В обоих случаях работает обычный холодильный цикл. Компрессор сжимает хладагент, конденсатор отдаёт тепло в воздух или воду, после расширения хладагент попадает в испаритель и охлаждает теплоноситель. Контроллер сравнивает температуру с уставкой и включает или выключает ступени мощности по нагрузке, поэтому масло не переохлаждается и не перегревается.
Чем чиллер отличается от радиатора и водяного охлаждения
Многие начинают с более дешёвых вариантов, и для части задач они действительно подходят. Разница проявляется летом и при жёстких требованиях к температуре.
| Решение | Какую температуру масла можно получить | Зависимость от погоды | Когда подходит |
|---|---|---|---|
| Воздушный маслоохладитель (радиатор с вентилятором) | Всегда выше температуры воздуха | Высокая | Небольшая нагрузка, широкий допуск по температуре |
| Теплообменник на оборотной воде | Выше температуры воды в контуре | Средняя | Есть градирня или источник холодной воды |
| Чиллер с теплообменником | Любая заданная, включая ниже окружающей | Минимальная | Точная температура круглый год, несколько потребителей |
| Прямой охладитель масла | Любая заданная | Минимальная | Отдельный станок или гидростанция |
Главное ограничение радиатора простое: он не охладит масло ниже температуры воздуха в цеху. Чиллер работает независимо от неё.
Основные преимущества
Стабильная температура масла
Температура масла держится в узком допуске в любое время года, в том числе в пик жары.
Дольше служит масло
Охлаждение гидравлического масла продлевает срок его службы и реже требует замены фильтров.
Меньше износ узлов
Меньше износ насосов, клапанов и уплотнений, а значит меньше внеплановых ремонтов.
Точность обработки
Стабильная вязкость даёт предсказуемую работу гидравлики и точность обработки от первой детали до последней.
Несколько станков на один чиллер
Один чиллер может обслуживать несколько станков через общий контур.
Автоматическое управление
Автоматика следит за температурой и давлением сама, оператору не нужно ничего регулировать вручную.
Без простоев по перегреву
Оборудование работает без простоев по перегреву, что особенно важно на непрерывных производствах.
Кому подойдёт
Чиллер для охлаждения масла нужен везде, где гидравлика или смазочная система работает под нагрузкой и выделяет много тепла:
Металлообработка: станки с ЧПУ, шлифовальные и токарные центры, где масло охлаждает шпиндель и гидравлику.
Кузнечно-прессовое производство: гидравлические прессы, листогибы, гильотины.
Переработка пластмасс: термопластавтоматы и экструзионные линии с гидроприводом.
Термообработка: закалочные ванны и масляные системы печей.

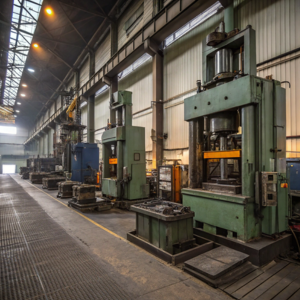

Прокатные станы и литейные линии.

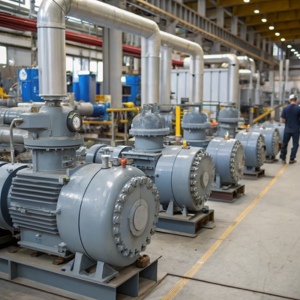

Компрессорные станции и турбинное оборудование со смазочными системами.
Испытательные стенды и промышленные гидростанции.
Если ваше оборудование не в списке, но масло греется выше рабочего диапазона, задача решается так же.
Система охлаждения масла — превосходное решение для:
Как мы работаем
Мы строим работу так, чтобы вам не пришлось разбираться в холодильных расчётах самим:
Исходные данные
Вы присылаете исходные данные: тип оборудования, мощность привода, марку масла и температуру, при которой оно должно работать.
Уточнение условий
Инженер уточняет условия: где стоит оборудование, какая температура в цеху летом, какой режим работы.
Расчёт и подбор
Мы рассчитываем тепловую нагрузку и подбираем модель Thermocold с разумным запасом.
Коммерческое предложение
Вы получаете коммерческое предложение с характеристиками, сроками и стоимостью.
Поставка и запуск
После согласования организуем поставку и помогаем с монтажом и запуском.
Как выбрать чиллер для масла
Ошибка при выборе обычно одна: мощность берут «на глаз». Слишком маленький чиллер не справится в жару, слишком большой будет часто включаться и выключаться и быстрее изнашиваться. Вот что нужно учесть.
| Параметр | Что нужно знать | Почему это важно |
|---|---|---|
| Тепловая нагрузка, кВт | Сколько тепла нужно отвести от масла | Определяет холодопроизводительность |
| Целевая температура масла | Рабочий диапазон по паспорту масла и оборудования | Задаёт температуру теплоносителя |
| Максимальная температура окружающей среды | Самый жаркий день в месте установки | Влияет на мощность и тип конденсатора |
| Расход и объём масла | Производительность насоса, объём бака | Нужны для расчёта теплообменника |
| Исполнение | Помещение или улица, воздушный или водяной конденсатор | Определяет комплектацию и защиту |
| Режим работы | Постоянный или циклический, число потребителей | Влияет на запас и схему подключения |
| Теплоноситель | Вода или раствор гликоля | Гликоль нужен, если возможны минусовые температуры |
Как оценить тепловую нагрузку. Для первой оценки достаточно посчитать потери гидросистемы: Q = Pпривода × (1 − η), где Pпривода — мощность приводного двигателя, а η — доля энергии, которая превращается в полезную работу. Для многих систем потери составляют от 20 до 30 % мощности привода. Точнее можно определить по нагреву масла: замерить, за какое время оно прогревается на известное число градусов без охлаждения.
Пример. Гидростанция с приводом 30 кВт, потери около 25 %: это примерно 7,5 кВт тепла. С запасом 15–20 % получаем холодопроизводительность около 9 кВт. Это ориентир для разговора, окончательную модель мы подбираем по вашим данным.
Как заказать чиллер для масла
Чтобы мы могли быстро подготовить предложение, пришлите:
Название и мощность оборудования или паспортные данные гидростанции.
Марку масла и температуру, которую нужно поддерживать.
Максимальную температуру в цеху или на площадке.
Режим работы и количество точек охлаждения.
Где будет стоять чиллер: в помещении или на улице.
Если каких-то данных нет, это не проблема, недостающее уточнит инженер по телефону.
Обратитесь к специалистам SP-Chiller
Подобрать чиллер для масла самостоятельно можно, но проще и надёжнее доверить расчёт тем, кто занимается этим каждый день. Специалисты SP-Chiller проконсультируют по вашей задаче, рассчитают нагрузку и предложат оптимальную модель Thermocold. Позвоните или оставьте заявку на сайте, и мы вернёмся с готовым решением.
Частые вопросы
Какая температура масла считается нормальной в гидросистеме?
Для большинства минеральных масел рабочий диапазон составляет от 40 до 55 °C. Если масло стабильно нагревается выше 60–65 °C, срок его службы и ресурс узлов заметно падают, и пора подключать охлаждение. Точные значения смотрите в паспорте масла и оборудования.
Чем чиллер для масла отличается от обычного воздушного радиатора?
Радиатор охлаждает масло только до температуры воздуха и хуже справляется в жару. Чиллер охлаждает теплоноситель до заданной температуры независимо от погоды, поэтому масло держится в нужном диапазоне круглый год.
Как рассчитать мощность чиллера для гидравлической станции?
Нужно определить тепловую нагрузку: потери гидросистемы или нагрев масла за известное время. К результату добавляют запас 15–20 %. Проще передать данные нашим инженерам, они сделают расчёт и подберут модель.
Можно ли охлаждать несколько станков одним чиллером?
Да. Чиллер охлаждает воду в общем контуре, а у каждого станка стоит свой теплообменник. Главное, чтобы суммарная нагрузка и режим работы были учтены при подборе.
Нужен ли гликоль в контуре охлаждения?
Если чиллер или трубопроводы стоят на улице и температура может опускаться ниже нуля, гликоль необходим, иначе теплоноситель замёрзнет. Концентрацию подбирают по минимальной температуре в месте установки.
Подберём чиллер для охлаждения масла под ваше оборудование
Сообщите тип оборудования, объём масла и нужную температуру — мы бесплатно рассчитаем нагрузку и предложим модель Thermocold с ценой и сроками поставки.
