Чиллер для ТПА: точная температура пресс-формы без брака и простоев
Если температура пресс-формы скачет на пару градусов, деталь может увести, растрескать или оставить следы усадки на поверхности. На производстве с термопластавтоматом это дорогая проблема: брак, простой линии, возврат от заказчика. Чиллер для ТПА снимает этот риск одним контуром — держит воду или гликолевую смесь на заданной температуре и подаёт её в форму с точностью до градуса, пока автомат работает.
Чиллеры для ТПА в наличии и под заказ
Рассчитайте мощность чиллера для ТПА
Тепловая нагрузка на чиллер для литья складывается из двух контуров: охлаждение самой пресс-формы и охлаждение масла гидростанции. Посчитайте каждый отдельно — так проще увидеть, какой вклад вносит форма, а какой гидравлика.
Расчёт для пресс-форм
По массе и теплоёмкостиРасчёт гидравлики ТПА
Тепловая нагрузка маслаПресс-форма: Q = (G · Cp · ΔT) / 3600 — тепловая нагрузка от массового расхода материала (G, кг/ч), его теплоёмкости (Cp) и разницы между температурой литья и температурой извлечения изделия (ΔT), с учётом запаса мощности.
Гидравлика ТПА: Q = P × k × Kзагр — тепло, которое двигатель гидростанции передаёт маслу за счёт КПД-потерь: мощность двигателя (P) умножается на долю тепловых потерь для выбранного типа привода (k) и на долю рабочего времени на полной нагрузке (Kзагр), с учётом запаса мощности.
Суммарная нагрузка на чиллер обычно складывается из обоих контуров — форма плюс гидравлика, если оба охлаждаются одной установкой.
Как мы работаем
Мы официальный дилер Thermocold в Украине, поэтому подбираем чиллер по паспортным данным термопластавтомата, а не «на глаз». Порядок обычно такой:
Исходные данные
Вы присылаете модель ТПА (или марку и вес отливки) — по этим данным мы прикидываем тепловую нагрузку на форму.
Уточнение условий
Температура воды на входе и выходе, длина трассы от чиллера до формы, есть ли уже насосная станция или бак-накопитель.
Подбор модели
Предлагаем одну-две модели чиллера Thermocold с запасом мощности 15–20% на пиковые режимы и на будущее расширение цеха.
Комплектация
Согласовываем фреон, помпу, бак, автоматику — и сроки поставки.
Поставка и монтаж
После оплаты везём оборудование на объект и, если нужно, помогаем с подключением и пусконаладкой.
На каждом шаге с вами работает один и тот же инженер, а не разные менеджеры по очереди.
Что такое чиллер для ТПА и как он работает
Чиллер для охлаждения пресс-форм — это компрессорная холодильная машина, которая гоняет воду (реже — воду с этиленгликолем) по замкнутому контуру и снимает тепло, которое отливка отдаёт форме при остывании. Устройство простое по идее:
Сжатие
Компрессор сжимает хладагент и гонит его через конденсатор и испаритель.
Отбор тепла
В испарителе хладагент забирает тепло у воды теплоносителя.
Подача в форму
Насос подаёт уже охлаждённую воду в каналы пресс-формы.
Возврат в цикл
Нагретая вода возвращается в чиллер, и цикл повторяется.
Разница с обычной промышленной холодильной установкой — в точности. Чиллер для термопластавтомата держит температуру теплоносителя в пределах ±0,5–1 °C, потому что даже небольшое отклонение меняет время цикла литья и качество поверхности детали. Обычная система охлаждения цеха такую точность не даёт.
Основные преимущества
Предсказуемый цикл литья
Постоянная температура формы снижает усадку, коробление и микротрещины на детали.
Экономия воды
Замкнутый контур: вместо проточной воды из скважины или сети чиллер гоняет один и тот же объём теплоносителя.
Автоматика без оператора
Автоматика сама держит заданную температуру и не требует, чтобы оператор вручную крутил вентили.
Больший ресурс формы
Ресурс формы растёт, потому что нет резких перепадов температуры металла.
Один чиллер на несколько ТПА
Можно поставить через коллектор, если мощности хватает с запасом.
Кому подходит
Чиллер для ТПА пригодится почти любому цеху с термопластавтоматами. Особенно он окупается, если:
Отливки крупные или толстостенные и медленно остывают.
Цех работает в несколько смен, и простой на охлаждении формы бьёт по плану.
Вода из скважины или сети летом теплеет выше 20–22 °C и перестаёт справляться с охлаждением.
Нужна повторяемость размеров — например, для деталей с посадочными местами под метизы или уплотнители.
Для мелких единичных заказов на маломощном ТПА иногда хватает проточной воды, но как только линия выходит на серийность, разница в браке становится заметна уже за первый месяц.
Как выбрать чиллер для ТПА
Мощность чиллера считают по массе отливки, типу пластика и времени цикла, а не по мощности самого термопластавтомата — это частая ошибка при самостоятельном подборе. Общий ориентир для прикидки — в таблице:
| Усилие смыкания ТПА | Масса отливки | Ориентировочная мощность чиллера |
|---|---|---|
| до 100 т | до 0,5 кг | 5–8 кВт |
| 100–250 т | 0,5–2 кг | 8–15 кВт |
| 250–500 т | 2–5 кг | 15–25 кВт |
| свыше 500 т | свыше 5 кг | от 25 кВт и по расчёту |
Таблица даёт только порядок цифр: для точного подбора мы всегда считаем тепловую нагрузку с учётом типа пластика (ПП, ПС, АБС и другие охлаждаются по-разному), толщины стенки и целевого времени цикла.
Кроме мощности, при выборе чиллера для охлаждения пресс-форм смотрят на:
- тип охлаждения конденсатора — воздушное дешевле в монтаже, водяное компактнее и тише, но требует градирню;
- объём бака-накопителя — буфер сглаживает пиковые нагрузки при коротком цикле литья;
- материал контура — при агрессивной воде или гликоле нужен теплообменник из нержавеющей, а не из меди;
- рабочий диапазон температур — для ПЭТ и некоторых инженерных пластиков нужен более широкий диапазон, чем для ПП и ПЭ.
Мы у себя проверяем каждую позицию по этому списку до того, как отправить предложение клиенту, а не после.
Сколько стоит чиллер для ТПА и как его купить
Цена чиллера для ТПА зависит не только от киловатт холода. На стоимость влияют тип компрессора (спиральный или поршневой), материал теплообменника, объём бака и комплект автоматики. Поэтому чиллер для ТПА цена «от» на сайте — это отправная точка, а не финальная сумма: два чиллера на одну и ту же мощность могут отличаться в цене на 20–30% из-за комплектации.
Чтобы заказать чиллер для ТПА без переплаты и без риска промахнуться с мощностью, обычно хватает:
Исходные данные
Прислать модель термопластавтомата и вес самой крупной отливки, которая на нём льётся.
Расчёт и предложение
Получить расчёт мощности и одно-два предложения по бюджету.
Сроки поставки
Уточнить сроки — складские модели Thermocold обычно отгружаются быстрее, чем позиции под заказ.

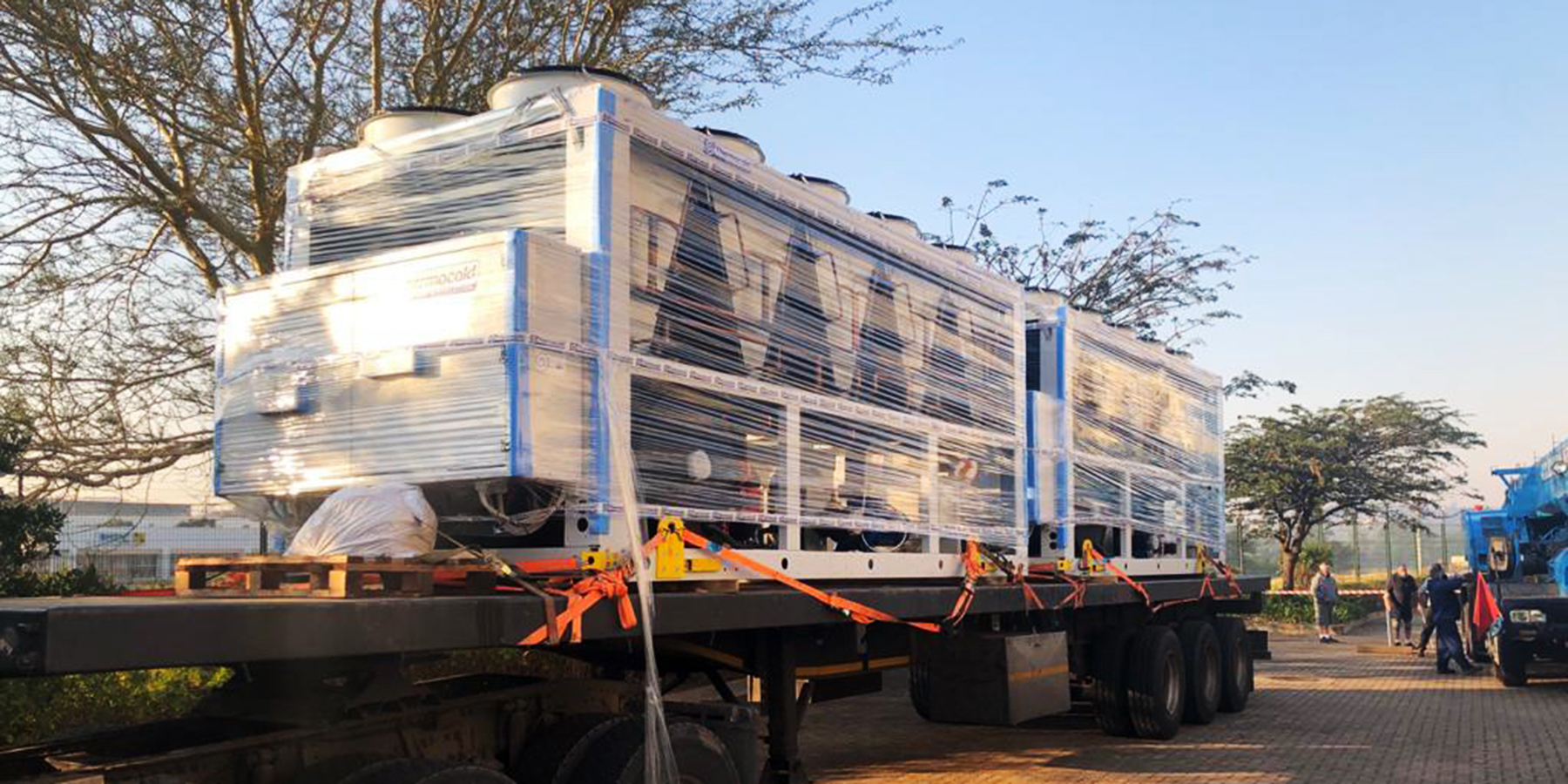

Доставка и монтаж
Согласовать доставку и, если нужно, шеф-монтаж.
Мы работаем как официальный дилер Thermocold, поэтому даём заводскую гарантию и держим на складе ходовые модели для быстрой замены при поломке.
Нужна помощь с подбором?
Если сомневаетесь между двумя моделями или не уверены в расчёте мощности — напишите или позвоните нашим инженерам. Мы посчитаем тепловую нагрузку по вашему ТПА и типу пластика, предложим готовое решение под бюджет и сроки, и проконсультируем по монтажу и обслуживанию. Обращайтесь — разберём ваш случай конкретно, без шаблонных рекомендаций.
Частые вопросы (F.A.Q.)
Чем чиллер для ТПА отличается от обычного промышленного чиллера?
Точностью поддержания температуры и обвязкой под литьевое производство: буферный бак, насос повышенного давления, автоматика с быстрым откликом на изменение нагрузки.
Можно ли подключить один чиллер к нескольким термопластавтоматам?
Да, через распределительный коллектор, если суммарная тепловая нагрузка укладывается в мощность чиллера с запасом. Мы считаем это отдельно под каждый цех.
Какое охлаждение конденсатора выбрать — воздушное или водяное?
Воздушное проще смонтировать и дешевле на старте, водяное экономичнее в жару и тише, но требует градирню и подготовки воды. Выбор обычно зависит от климата в цехе и наличия места под градирню.
Как часто нужно обслуживать чиллер для охлаждения пресс-форм?
Базовое ТО — раз в квартал: проверка давления хладагента, чистка конденсатора, контроль качества воды в контуре. При работе в три смены интервал стоит сократить.
От чего зависит чиллер для ТПА цена в итоге?
От мощности, типа компрессора, материала теплообменника, объёма бака и комплекта автоматики. Итоговую цифру мы даём после расчёта под конкретный термопластавтомат, а не по общему прайсу.
Подберём чиллер для ТПА под ваш объект
Пришлите модель термопластавтомата и вес отливки — мы бесплатно рассчитаем мощность и предложим модель Thermocold с ценой и сроками поставки.
