Системы чиллер-фанкойл: как выбрать эффективное решение для отопления и охлаждения
Здание редко нуждается только в охлаждении или только в отоплении одновременно во всех помещениях. Кафе на первом этаже гоняет кондиционер круглый год из-за кухонного оборудования, а офис на пятом этаже зимой просит тепла. Тянуть под это две отдельные инженерные системы дорого и неудобно в обслуживании. Системы чиллер-фанкойл решают обе задачи через одну сеть трубопроводов, поэтому их выбирают отели, бизнес-центры, торговые площади и производственные объекты, где важно управлять температурой в каждой зоне отдельно.
Чиллеры для систем с фанкойлами в наличии и под заказ
Рассчитайте мощность чиллера для контура фанкойлов
Мощность чиллера для системы с фанкойлами напрямую зависит от расхода теплоносителя в контуре и перепада температур на входе и выходе. Выберите удобный способ расчёта — по расходу, по массе и времени или по объёму и времени — и получите ориентировочную холодопроизводительность с подбором подходящих моделей Thermocold.
Q = (ρ · G · c · ΔT) / 3600 — формула расчёта по расходу (G — расход, м³/ч).
Q = (m · c · ΔT) / (t · 3600) — формула расчёта по массе и по объёму после пересчёта объёма в массу (t — время в часах).
ΔT — разница между входной и выходной температурами.
c — удельная теплоёмкость выбранного вещества.
ρ — плотность вещества (используется при расчёте по объёму).
Q — требуемая мощность охлаждения с учётом выбранного запаса.
Как мы работаем
Мы официальный дилер Thermocold и сопровождаем проект от расчёта до сервиса после запуска:
Расчёт нагрузки
Бесплатный расчёт тепловой и холодильной нагрузки для конкретного объекта.
Подбор оборудования
Подбор чиллера и фанкойлов под площадь, планировку и профиль здания.
Поставка Thermocold
Поставка оригинального оборудования Thermocold с заводской гарантией.
Монтаж и пусконаладка
Сопровождение монтажа и пусконаладки через проверенные монтажные бригады.
Сервис после запуска
Сервисное обслуживание, диагностика и поставка запчастей после установки.
Поставляем и монтируем оригинальное оборудование Thermocold

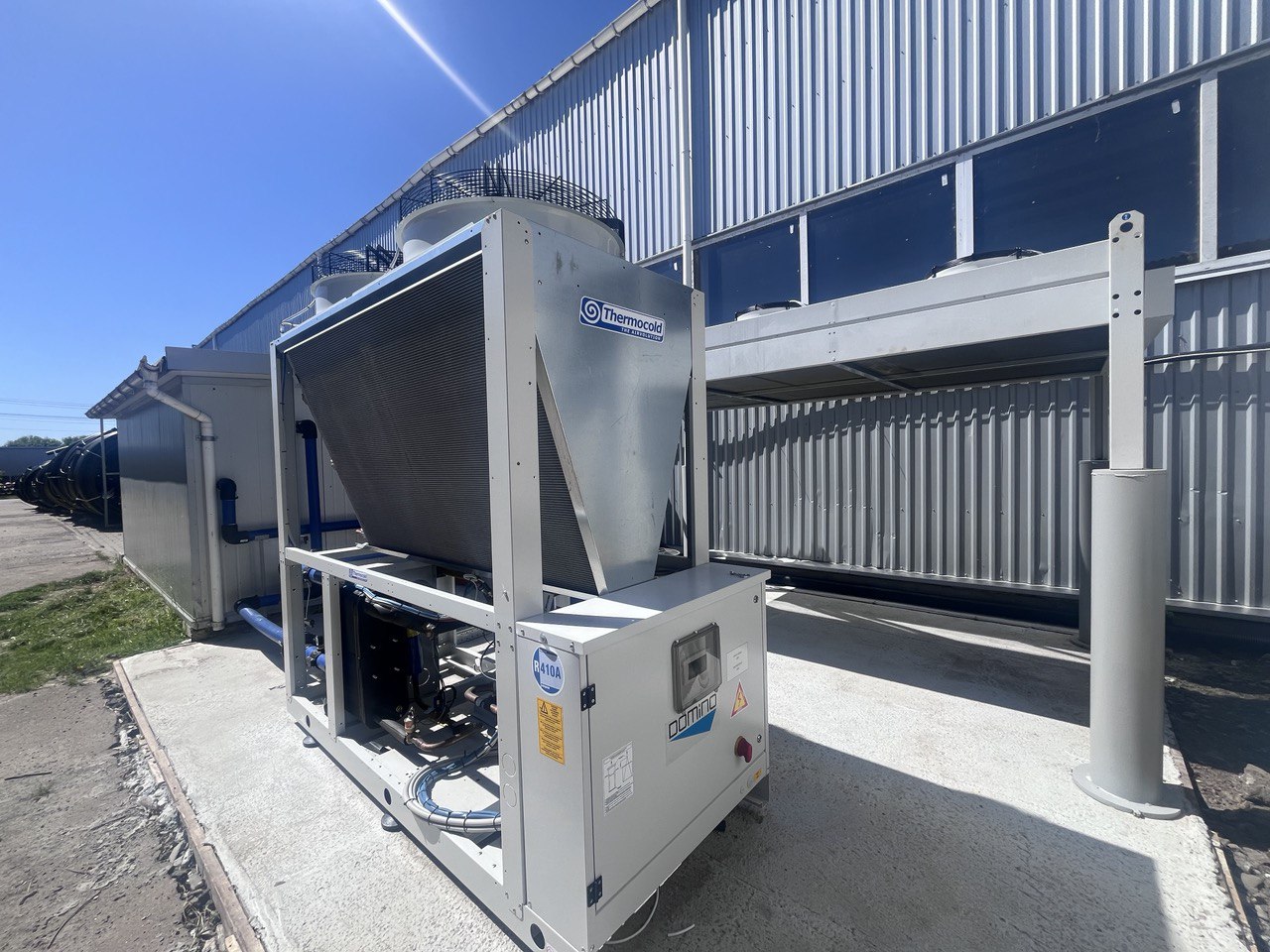

На фото — чиллер Thermocold DOMINO, установленный на объекте заказчика. Каждая единица оборудования проходит заводскую сборку и тестирование перед отгрузкой, а монтаж и пусконаладку мы сопровождаем через проверенные монтажные бригады.
Что такое система чиллер-фанкойл и как она работает
Чиллер охлаждает воду или водно-гликолевую смесь (реверсивные модели также нагревают её). Насосная станция гонит теплоноситель по изолированным трубам к фанкойлам, установленным в помещениях. Фанкойл прокачивает воздух комнаты через теплообменник, и на выходе воздух становится холоднее или теплее в зависимости от режима. Каждый фанкойл управляется своим термостатом, поэтому в одном крыле здания может быть +22°C, а в серверной +18°C.
| Элемент системы | Функция |
|---|---|
| Чиллер | Охлаждает или нагревает теплоноситель |
| Насосная станция | Обеспечивает циркуляцию теплоносителя по контуру |
| Изолированные трубопроводы | Доставляют теплоноситель к фанкойлам без потерь температуры |
| Фанкойлы | Обрабатывают воздух помещения через теплообменник |
| Автоматика и контроллеры | Задают температуру отдельно в каждом помещении |
Системы чиллер-фанкойл делятся на два типа по числу труб
Двухтрубная схема
Один контур, который работает либо на охлаждение, либо на отопление всего здания сразу. Дешевле в монтаже, подходит объектам с одинаковой сезонной потребностью во всех зонах.
Четырёхтрубная схема
Два независимых контура, поэтому один фанкойл может греть, а соседний в это же время охлаждать. Дороже, зато закрывает разные потребности разных зон круглый год.
Основные преимущества
Индивидуальный климат-контроль
В каждом помещении вместо общей температуры на всё здание.
Один источник холода и тепла
Вместо парка отдельных кондиционеров.
Тихая работа внутри помещений
Компрессор вынесен на улицу или в техническое помещение.
Гибкое масштабирование
При расширении здания, перепланировке или увеличении числа зон.
Меньше затрат на обслуживание
Обслуживать нужно одну систему, а не десятки сплит-блоков.
Совместимость с BMS
Интеграция с автоматикой здания и удалённым мониторингом параметров.
Кому подойдёт
Отелям и гостиничным комплексам с разной загрузкой номеров.
Бизнес-центрам и офисным зданиям с открытыми пространствами и переговорными.
Торговым центрам и ритейлу с большими площадями и витринным остеклением.
Больницам и клиникам, где температурный режим различается по отделениям.
Ресторанам и заведениям с кухней, где нагрузка на охлаждение выше, чем в зале.
Производственным цехам и складам с технологическими требованиями к температуре.
Жилым комплексам с централизованной инженерной системой.
Как выбрать чиллер для системы с фанкойлами
Прежде чем заказать систему чиллер-фанкойл, нужно определить несколько параметров:
Нагрузка объекта
Холодильная и тепловая нагрузка: площадь, остекление, количество людей, тепловыделяющее оборудование.
Тип охлаждения конденсатора
Воздушное (дешевле в оборудовании) или водяное (экономичнее в эксплуатации на больших мощностях).
Схема разводки
Двухтрубная или четырёхтрубная — в зависимости от того, нужен ли одновременный обогрев и охлаждение разных зон.
Тип фанкойлов
Кассетные, канальные, настенные или напольно-потолочные — в зависимости от интерьера и высоты потолков.
Требования к шуму
Особенно если фанкойлы стоят в переговорных, номерах или палатах.
Уровень автоматизации
От базовых термостатов до интеграции с BMS.
Чиллер-фанкойл: цена складывается из нескольких факторов
| Фактор | Как влияет на стоимость |
|---|---|
| Холодильная мощность, кВт | Чем выше мощность, тем дороже сам чиллер и насосное оборудование |
| Тип охлаждения конденсатора | Водяное охлаждение обычно дороже в оборудовании, но дешевле в эксплуатации |
| Тип компрессора | Инверторные модели дороже при покупке, но снижают счета за электроэнергию |
| Количество и тип фанкойлов | Кассетные и канальные модели дороже настенных |
| Дополнительное оборудование | Буферные ёмкости, гидромодули и автоматика увеличивают итоговый бюджет |
Точную стоимость под конкретный объект даёт только расчёт нагрузки, а не усреднённая цифра из прайса, потому что два здания одинаковой площади могут требовать разной мощности из-за остекления, этажности или назначения помещений.
Обращайтесь к нашим специалистам
Если вы дошли до этого места, у вас, скорее всего, уже есть конкретный объект и конкретные вопросы: какой чиллер нужен именно для вашего здания, сколько фанкойлов ставить и какой будет итоговая смета. Наши инженеры бесплатно рассчитают нагрузку, подберут конфигурацию Thermocold под ваши задачи и покажут, из чего складывается цена. Обращайтесь — разберём ваш случай и предложим решение, которое подойдёт по мощности и бюджету.
Частые вопросы (F.A.Q.)
Чем система чиллер-фанкойл отличается от обычного кондиционера?
Кондиционер охлаждает одно помещение через хладагент напрямую. Система чиллер-фанкойл охлаждает или нагревает воду в одном месте, а затем разводит её по всему зданию к фанкойлам, поэтому одна установка обслуживает десятки помещений с разной температурой в каждом.
Сколько стоит система чиллер-фанкойл под ключ?
Итоговая цена зависит от мощности чиллера, схемы разводки, числа и типа фанкойлов, а также от объёма монтажных работ. Чтобы назвать точную сумму, нужен расчёт нагрузки для конкретного объекта — это можно сделать бесплатно у наших специалистов.
Можно ли использовать чиллер-фанкойл систему для отопления?
Да, если чиллер реверсивный (работает как тепловой насос) или система четырёхтрубная с отдельным контуром на отопление. В таком случае одна установка закрывает и охлаждение летом, и отопление зимой.
Какой чиллер выбрать: с воздушным или водяным охлаждением?
Воздушное охлаждение дешевле при покупке и проще в монтаже, поэтому подходит для средних объектов. Водяное охлаждение выгоднее на больших мощностях за счёт более низких эксплуатационных расходов, но требует градирни и дополнительного контура.
Сколько фанкойлов можно подключить к одному чиллеру?
Количество ограничено суммарной холодильной мощностью чиллера и гидравлическим расчётом контура, а не фиксированным числом. Для здания на 40–50 помещений обычно подбирается один или несколько чиллеров совместно с гидромодулем, распределяющим поток по фанкойлам.
